Para-aramidové vlákno je vyrobené z polykondenzácie p-fenyléndiamínu a tereftaloylchloridu. Vzhľad vlákna je zlatožltý, relatívna hustota je nízka a pevnosť je 5-6 krát väčšia ako pevnosť oceľového drôtu. Má dobrú retardáciu horenia a tepelnú stabilitu. Dokáže udržať pokles výkonu pri 200 ℃.

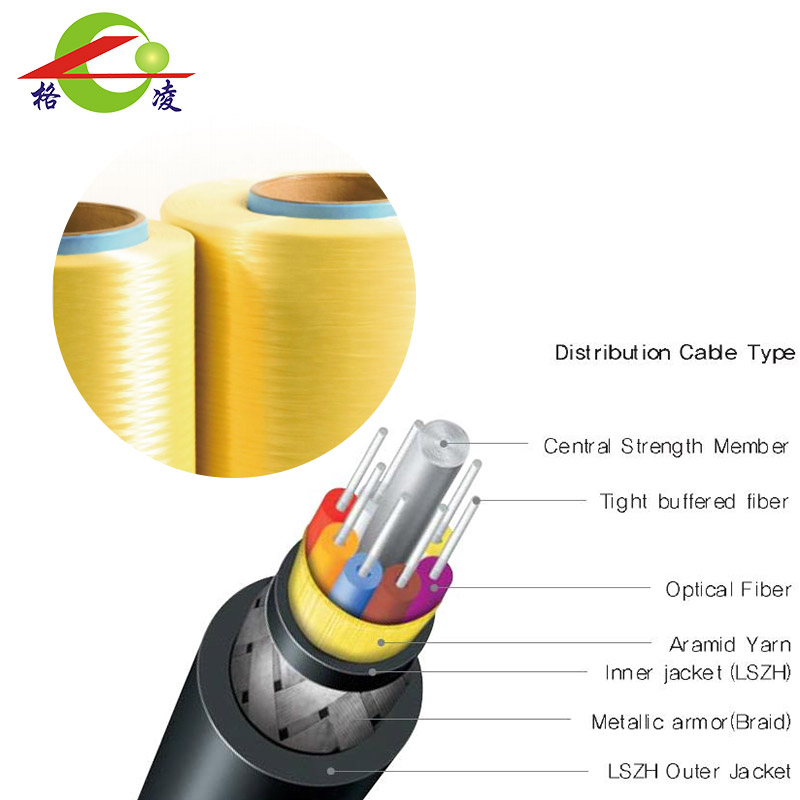

Hlavné špecifikácie sú 200D, 400D, 600D, 800D, 1000D, 1500D a 3000D, ktoré sa široko používajú v pneumatikách, optických kábloch, hadiciach, gumených výrobkoch, lanách, vysokorýchlostných koľajniciach, letectve, osobnej ochrane, trení, tesnení, a ďalšie oblasti.
SF-2800
Lineárna hustota |
počítať |
Prelomenie húževnatosti |
Prelomová sila |
Predĺženie prestávky |
Youngov modul |
||||||||
Typ |
Nominálny |
Efektívne |
|||||||||||
[denier] |
[dtex] |
[denier] |
[dtex] |
[ea] |
[g/d] |
[MPa] |
[cN/tex] |
[kgf] |
[N] |
[%] |
[g/d] |
[GPa] |
|
Nízka popierač jam |
200 |
220 |
203 |
232 |
133 |
24 |
3050 |
212 |
4.8 |
48 |
2.8 |
860 |
109 |
400 |
440 |
404 |
460 |
267 |
24 |
3050 |
212 |
9.7 |
95 |
3.0 |
850 |
108 |
|
600 |
670 |
606 |
680 |
400 |
24 |
3050 |
212 |
14.5 |
143 |
3.1 |
800 |
102 |
|
Vysoký denier jam |
800 |
880 |
807 |
903 |
536 |
23.5 |
2990 |
207 |
18.6 |
187 |
3.2 |
780 |
98 |
1000 |
1100 |
1010 |
1120 |
665 |
23.5 |
2990 |
207 |
23.7 |
233 |
3.2 |
720 |
92 |
|
1500 |
1650 |
1513 |
1678 |
1000 |
23.5 |
2990 |
207 |
35.6 |
342 |
3.3 |
720 |
92 |
|
3000 |
3330 |
3030 |
3360 |
2000 |
23 |
2930 |
203 |
69.7 |
683 |
3.6 |
650 |
83 |
|
Štandardné |
ASTM D1907 Option6 |
ASTM D885 |
SF-6800
Lineárna hustota |
počítať |
Prelomenie húževnatosti |
Prelomová sila |
Predĺženie prestávky |
Youngov modul |
|||||||
Nominálny |
|
Effeaktívne |
|
|
|
|
|
|
|
|
|
|
[denier] |
[dtex] |
[denier] |
[dtex] |
[ea] |
[g/d] |
[MPa] |
[cN/tex] |
[kgf] |
[N] |
[%] |
[g/d] |
[GPa] |
600 |
670 |
606 |
680 |
400 |
27.0 |
3430 |
238 |
16.4 |
160 |
3.3 |
850 |
108 |
840 |
930 |
850 |
940 |
665 |
26.5 |
3370 |
234 |
22.5 |
221 |
3.4 |
800 |
102 |
1000 |
1110 |
1010 |
1120 |
665 |
26.5 |
3370 |
234 |
26.8 |
262 |
3.5 |
800 |
102 |
1500 |
1670 |
1515 |
1680 |
1000 |
26.0 |
3300 |
229 |
39.4 |
386 |
3.5 |
780 |
99 |
2820 |
3140 |
2840 |
3160 |
2000 |
25.5 |
3240 |
225 |
72.4 |
710 |
3.8 |
710 |
90 |
ASTM D1907 Option6 |
ASTM D885 |
SF-4800
Lineárna hustota |
Prelomenie húževnatosti |
Prelomová sila |
Predĺženie prestávky |
FÁZA |
Youngov modul |
|||||||||
0,5 % |
1,0 % |
|||||||||||||
[dtex] |
[g/d] |
[cN/tex] |
[kgf] |
[N] |
[%] |
[cN/dtex] |
[N] |
[cN/tex] |
[N] |
[g/d] |
[GPa] |
|||
1610 |
23.0 |
203 |
32.9 |
323 |
2.5 |
3.8 |
61 |
7.5 |
84 |
905 |
115 |
|||
3220 |
22.5 |
199 |
64.4 |
631 |
2.5 |
3.6 |
116 |
7.5 |
167 |
905 |
115 |
|||
6440 |
22.0 |
194 |
126 |
1234 |
2.7 |
3.6 |
232 |
7.5 |
335 |
866 |
110 |
|||
8050 |
22.0 |
194 |
157 |
1543 |
2.8 |
3.5 |
282 |
7.5 |
419 |
866 |
110 |
|||
ASTM D1907 Option6 |
ASTM D885 |
